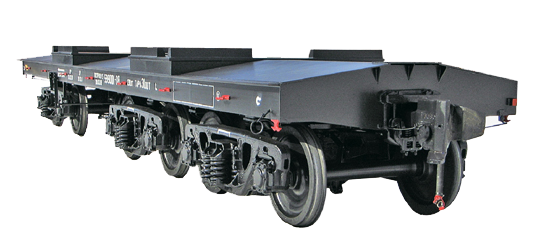

 ВАГОН-ПЛАТФОРМА
Для внутризаводских технологических перевозок на металлургических предприятиях скрапа (металлолома) в совках специальной конструкции







Технические характеристики
Грузоподъемность, т не более
 130
Масса тары, т
 31
Максимальная расчетная статическая нагрузка от колесной пары на рельсы, кН (тс)
 265 (27)
База,мм:
- платформы
- тележки (модель 18-100)
- тележки (модель 18-5150)

6750

1850

3200
Длина по осям сцепления автосцепок, мм
 13240
Длина вагона по привалочным поверхностям передних упоров, мм
 12050
Ширина рамы, мм
 2850
Высота от уровня головок рельсов до оси автосцепки,мм
 1040-1080
Конструкционная скорость, км/ч
 35
Габарит платформы ГОСТ 9238 Т-1
Габарит по ГОСТ 9238:
- тележки модель 18-100
- тележки модель 18-5150
02-ВМ

02-ВМ
